ГИДРОРАСПРЕДЕЛИТЕЛИ

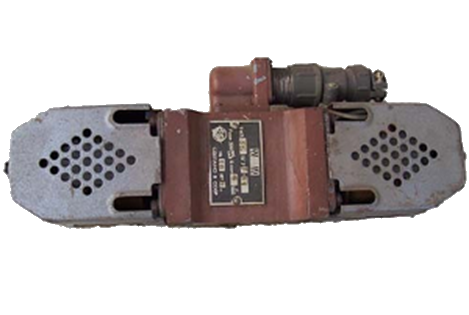

Гидрораспределители Г72, Г73, Г74

Параметр Характеристика ПГ73-11
ПГ74-11		 ПГ73-12
ПГ74-12
ПГ72-32
ПГ74-22		 Г72-33 Г74-24
Г72-34		 ПГ72-24
ПГ73-24
ПГ74-34		 Г72-25
Г74-35		 ПГ72-25
ПГ73-25
Условный проход, мм 8 10 16 20 20 32 32
Расход масла: номинальный 8 20 40 80 80 160 160
максимальный 16 40 80 160 160 320 320
Минимальное давление управления для гидрораспределителей с гидравлическим и электрическим управлением, МПа: двухпозиционных - 0,5 0,4 0,4 0,4 0,4 0,4
трехпозиционных - 0,8 0,6 0,6 0,6 0,6 0,6
Время срабатывания, с, для аппаратов с управлением: электрическим 0.02 0,03 - - - - -
гидравлическим - 0,05- 0,5 0,1 -1 0,1 - 1 0,1 - 1 0,15 - 2 0,15 - 2
электрогидравлическим - - - 0,05 - 1,5 0,05 - 1,5 - 0,07 - 3,0
Ход, мм 10 ( 5 для 54 и 55 - го исполнения по гидросхемам )
Напряжение, В 110, 220, 380 ( перем. ток ); 12,24,48 ( постоян. ток )
Тяговое усилие, Н 16 25 - 16 16 - 16
Продолжительность включения (ПВ ), % 100
Максимальное число включений в час 1800 1300 - 1800 1800 - 1800
Масса, кг 3 6 12 15 26 28

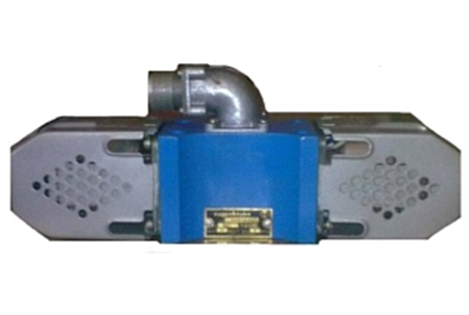

Гидрораспределитель 55БПГ 73-12

Информация Значение
Условный проход 10 мм
Схема открывания-закрывания рабочих каналов 575
Номинальный расход 20 л/мин
Максимальный расход 40 л/мин
Давление управления 0,5-0,8 МПа
Максимальное давление на выходе 6 МПа
Время срабатывания с электрическим управлением 0,03 сек
Время срабатывания с гидравлическим управлением 0,05-0,5 сек
Напряжение ~(110,220,380);=(12,24,48) В
Масса 6 кг

Масло, на котором работает данный распределитель должно обладать кинематической вязкостью в пределах 10-380 мм2/с (сСт), классом чистоты выше 13 по ГОСТ17216-71 и номинальной тонкостью фильтрации 25 мкм. Необходимая температура окружающей среды – от 0 до +45°C.

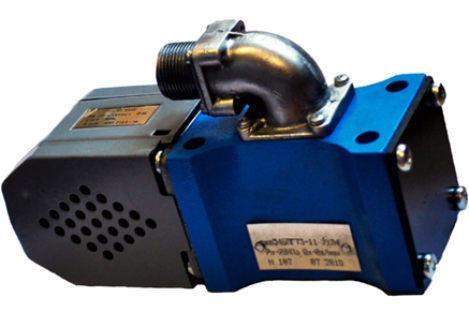

Гидрораспределитель 54БПГ73-11, 44ПГ73-11, 34ПГ73-11, 24ПГ73-11, 64ПГ73-11

Структура условного обозначения гидрораспределителей типа ПГ73-11(-12)

14 Б П Г73-1 1
Схема распределения потока:
14, 25, 34, 44, 54, 64 - четырехлинейные распределители
15, 25, 35, 45, 55, 65 - пятилинейные распределители		 Число эдектромагнитов:
Без индекса - 2 электромагнита
Б - 1 электромагнит		 Присоединение:
П - стыковое		 Обозначение по классификатору станкостроения:

Гидрораспределитель реверсивный с электроуправление		 Условный проход:
1 - 8 мм

2 - 10 мм
Схема Условные графические обозначения распределителей Соединение каналов при среднем положении золотника
Четырехходовые Пятиходовые
1 Обе полости цилиндра и напорная линия соединены со сливом
14ПГ73-11 15ПГ73-11
2 Обе полости цилиндра соединены с напорной линией, слив заперт
24ПГ73-11 25ПГ73-11
3 Обе полости цилиндра соединены со сливом, нагнетательная линия заперта
34ПГ73-11 35ПГ73-11
4 Обе полости цилиндра, нагнетательная линия и слив заперты
44ПГ73-11 45ПГ73-11
5 Среднего положения нет
54ПГ73-11 55ПГ73-11
5А Среднего положения нет
54БПГ73-11 55БПГ73-11
6 Обе полости цилиндра заперты, нагнетательная линия соединена со сливом
64ПГ73-11 65ПГ73-11
