ПНЕВМОРАСПРЕДЕЛИТЕЛИ

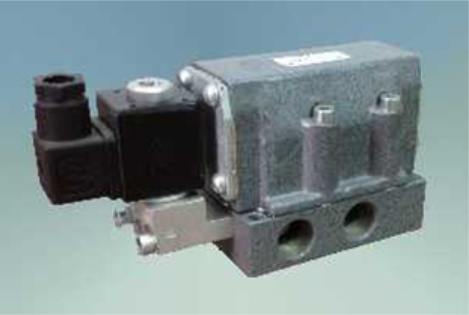

Пневмораспределители В64-xxA-03, В64-ххА-05 (24В, 110В, 220В)

Пневмораспределитель В64		В64-13А-03	В64-14А-03	В64-33А-03	В64-34А-03	64-15А-03	В64-25А-03
Условный проход		10 мм	16 мм	10 мм	16 мм	20 мм	20 мм
Присоединительные резьбы по ГОСТ6111-52		К3/8"	К1/2"	К3/8"	К1/2"	К3/4"	К3/4"
Давление, МПа	Номинальное	0,63
Давление, МПа	Мин.	0,25
Пропускная способность, Кv по ГОСТ14691-69,		>1,9 м3/ч	>2,8 м3/ч	>1,9 м3/ч	>2,8 м3/ч	>5 м3/ч	>5 м3/ч
Время срабатывания при давлении 0,4 МПа		< 0,1 с			<0,2 с
Номинальное напряжение питания, В	постоянного тока	12,24,48,110В / Потребляемая мощность < 7Вт (DC)
	переменного тока 50Г	24,110,220,380В / Потребляемая мощность < 9ВА (AC)
	переменного тока 60Гц	110,220В / Потребляемая мощность < 12ВА (AC)
Масса пневмораспределителя		2 кг	2 кг	1,7 кг	1,7 кг	3,1 кг	2,8 кг

Распределители сдвоенные с пневматической блокировкой
типа У7122А; У7124А; У7126А

Распределители сдвоенные с пневматической блокировкой типа У7122А; У7124А; У7126А : Для изменения потока сжатого воздуха в пневмоприводах кузнечнопрессовых станков и другого оборудования с одноручной или педальной системой управления используются распределители У7122А (16 - УХЛ4 ОСТ2 КП92-4-83, 24В), У7124А (25 - УХЛ4 ОСТ2 КП92-4-83, 24В), У7126А (40 - УХЛ4 ОСТ2 КП92-4-83, 24В) сдвоенные с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием

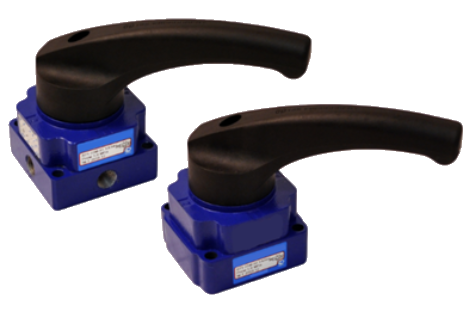

Пневмораспределитель крановый В71

Пневмораспределитель крановый	В71-22А АВ71-22А	В71-23А АВ71-23А	В71-23М-01 В71-23М-02	В71-24А АВ71-24А	В71-24М-01 В71-24М-02	В72-24М-01 В72-24М-02	В71-33А
Условный проход, Присоединеные резьбы	6 мм	10 мм		16 мм			10 мм
Условный проход, Присоединеные резьбы	К1/4"	К3/8"		К1/2"			К3/8"
Номинальное давление,	1,0 МПа
Пропускная способность, Кv, не менее	0,9 м3/ч	1,6 м3/ч		3,6 м3/ч			1,6 м3/ч
Усилие переключения при номинальном давлении, , не более	39,2 (4) Н (кгс)
Утечки воздуха из-под золотника при номинальном давлении, не более	350 см3/мин	500 см3/мин
Число линий/позиций	4/3						6/3
Схема соединения пневмолиний в средней позиции:	сообщены с атмосферой					все линии перекрыты	сообщены с атмосферой
Полный 90%-ный ресурс,	не менее 4*106 циклов
Масса, кг	0,33	0,85	0,9	0,95	1,02		0,9
Габаритные размеры, мм	63х69 х97	70х71 х107		86х78 х115			86х76 х112
