НАСОСЫ
Насосы радиально-поршневые
Реверсивные эксцентриковые радиально-поршневые насосы Н4…Е, Н4…У используются в гидроприводах машин и механизмов общемашиностроительного назначения, обладающих потоком жидкости, который не регулируется по величине.
Модели различаются по уровню давления, необходимого для нормальной работы: подходящее давление для модели Н400Е – 20МПа, моделей Н401Е и Н403Е – 32 МПа.
Благодаря возможности своей работы при высоком давлении, данные насосы широко используются в промышленных отраслях с требуемым давлением до 40 МПа (400 бар).
Основные параметры насосов Н400Е, Н401Е, Н403Е (Н400УР, Н401УР, Н403УР)
| Наименование параметра | Типоразмер насоса | ||
|---|---|---|---|
| Н400Е (Н400УР) | Н401Е (Н401УР) | Н403Е (Н403УР) | |
| Рабочий объём, см³ | 4 | 12,5 | 25 |
| Номинальная частота вращения, об/мин. | 1500 | ||
| Номинальная подача, л/мин. | 5,5 ± 5% | 17,06 ± 5% | 34,12 ± 5% |
| Давление на выходе (мин./макс.), МПа | 20/28 | 32/40 | |
| Давление на входе (мин./макс.), МПа | 0,005/ 0,01 | ||
| Коэффициент подачи | 0,91 | ||
| КПД | 0,82 | 0,85 | 0,85 |
| Номинальная мощность, КВт | 2,2 | 10,5 | 21 |
| Направление вращение вала | любое | ||
| Масса (без рабочей жидкости), кг | 15 | 38 | 47 |
Структура условного обозначения насосов Н40...E
| Н4 | ХХ | Е | Х Х |
|---|---|---|---|
| Обозначение типа насоса | Исполнение по рабочему объёму и давлению: 00 - 4см³ и 20МПа; 01 – 12,5см³ и 32МПа; 03 – 25см³ и 32МПа |
Модернизированная конструкция (реверсивное вращение) | Климатическое исполнение и категория размещения |
БГ12-41, БГ12-41А, БГ12-41Б, БГ12-42 - Насосы пластинчатые однопоточные
Основные параметры насосов серии БГ12-4
| Наименование | Параметры | |||
|---|---|---|---|---|
| Подача, л/мин | Масса, кг | Номинальная частота вращения, об/мин | Давление на выходе, МПа | |
| Насос БГ 12-41Б | 3,3 | 3,6 | 1500 | 10 |
| Насос БГ 12-41А | 6 | 3,6 | 1500 | 10 |
| Насос БГ 12-41 | 10,4 | 3,6 | 1500 | 10 |
| Насос БГ 12-42 | 16,7 | 3,6 | 1500 | 10 |

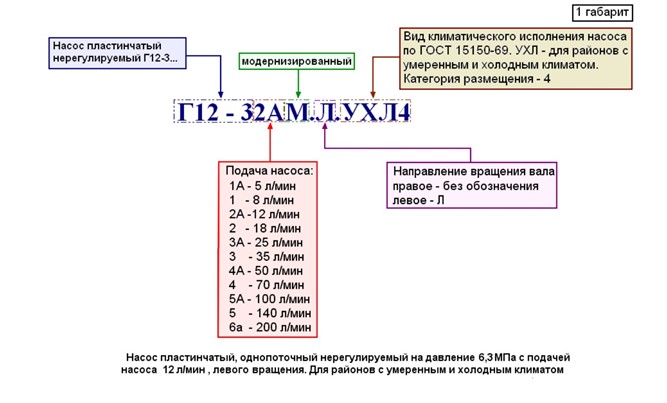

Пластинчатые (лопастные) насосы Г12-31(А)М, Г12-32(А)М, Г12-33(А)М
Насосы пластинчатые Г12-31(А)М, Г12-32(А)М, Г12-33(А)М однопоточные нерегулируемые с постоянным направлением потока масла предназначены для подачи под давлением чистого минерального масла в гидросистемы станков и других машин.
Насосы изготавливаются однопоточные (Г12-3...М) и двухпоточные ((5,8,12,18,25,35)Г12-3...М). Двухпоточные насосы предназначены для подачи под давлением минерального масла двумя независимыми потоками.
Насосы работают на чистых минеральных маслах вязкостью от 17 до 400 сСт при температуре масла от +10 до +50 °С при температуре окружающей среды от 0 до +40 °С. Масло, поступающее в насос, должно быть отфильтровано от частиц размерами более 0,025 мм.
Направление вращения вала насоса правое. По особому заказу насосы могут изготавливаться с левым направлением вращения вала. В заказе следует указать типоразмер насоса и направление вращения вала.
Характеристики однопоточных насосов Г12-3...М
| Модель насоса | Г12-31АМ | Г12-31М | Г12-32АМ | Г12-32М | Г12-33АМ | Г12-33М |
|---|---|---|---|---|---|---|
| Давление на выходе из насоса ном. / макс., кгс/см² | 63 / 70 | |||||
| Давление на входе насоса мин. / макс., кгс/см² | 0,8 / 0,12 | |||||
| Рабочий объем, см³ | 8 | 12,5 | 16 | 25 | 32 | 40 |
| Частота вращения ном. / макс. / мин., об/мин | 960 / 1500 / 600 | |||||
| Подача, л/мин | 5 | 8 | 12 | 18 | 25 | 35 |
| Масса насоса, кг | 9,5 | |||||
